電力工程施工階段，控制電纜備料、敷設、接線是一項復雜而細致的工作，做好這些工作的主要工作依據就是圖紙。目前我們普遍使用的圖紙中控制電纜清冊一般包括以下幾項內容：序號、安裝設備名稱、電纜編號、電纜型號、備用芯、電纜起始點、電纜終止點、參考長度、備注等。它在應用中存在一定的不足和不便，筆者現結合自己的工作經驗談一些改進建議，供參考。

(1）在敷設電纜時，一臺設備所需的所有控制電纜沒有集中在控制電纜清冊的一個地方，往往是分布在不同的地方。造成的不便是由于電纜沒有集中顯示很容易造成少敷設電纜，等發現時再補，使電纜敷設雜亂無章。

(2）敷設電纜時，不能從控制電纜清冊中看出電纜要放在設備的左側還是右側端子排，這時需要查閱相關設備的端子排圖。

(3）在對線階段，不能從控制電纜清冊中看出需要準備什么線號，這時也需要查閱相關設備的端子排圖。

(4）接線、調試等施工階段，從控制電纜清冊中不能看出每根電纜具體有什么用途、需要接到設備的哪個端子排等信息，要知道這些內容，還要查閱相關設備的二次原理圖、端子排圖。

以上這些不便造成電力施工中施工人員面前攤開了一大堆圖紙，施工的同時不斷翻閱圖紙，不但費時費力，還需要施工人員具有必要的看圖能力。

從以上分析中看出，現行的控制電纜清冊編制方法之所以在使用時有一定的局限性，是因為這種清冊中只提供了電纜的數量、型號、起點和終點、備用芯、參考長度等信息，不能顯示其他更多的施工信息。如果在施工前由技術人員對工程有關二次原理圖、端子排圖等統一查閱，然后在現有的電纜清冊中加入需要的信息，那么就成為了一種優化的、適合于多個施工階段使用的控制電纜清冊。

(1）加入“端子排號”信息。比如“1B111”電纜接在1號變壓器控制屏的“1D”端子排，加入此項信息后，電纜敷設人員可以直觀的知道“1B111”電纜需要接在“1D”端子排，在1號變壓器控制屏找到“1D”端子排，可以避免電纜放錯位置、預留過長或過短等現象發生。

(2）加入“所需線號”信息。比如“1B111”電纜需要使用的線號有“A411,C411,N411”3個線號，那么在電纜敷設完以后，印制線號的人員可以按照這個優化后的控制電纜清冊將所有線號印制出來，不必查閱大量的圖紙。

(3）將一臺設備的所有電纜集中編排在一個位置。比如1號主進柜需要敷設“1B111”“1B112”“2B105”“JL101”“ZL101”等5根電纜，那么在1號主進柜電纜敷設時施工人員查看清冊就可知道這里共需放5根電纜，就能合理布局每根電纜的位置，保證敷設時電纜規整有序，防止少放、錯放電纜，方便后期調試檢查。

(4）加入“用途”信息。比如“1B111”電纜是1號主進柜的過流保護電纜。那么在保護傳動調試或后期的檢修維護時，如果1號主進柜的過流保護回路有問題，根據優化后的控制電纜清冊就可以知道是“1B111”電纜回路的問題，可以快速找出故障所在。

(1）在工程正式開始前，組織技術人員查閱相關原理圖、端子排圖等圖紙，在原有控制電纜清冊的基礎上，整合以上所需信息，形成優化后的控制電纜清冊。

(2）工程施工時，施工人員按照該清冊按圖施工，不用再查閱其他相關圖紙。如此以來，工程施工就會十分方便，有效節約工時，且降低了出錯的風險。

表1所示是我公司35 kV照鏡變電站施工原用控制電纜清冊樣本，從中我們只知道1號保護測控柜有4根電纜，電纜終止點為10 kV照三線出線柜、10 kV照7北母電壓互感器柜等及其參考長度，至于哪根電纜具體有什么用途、需要接到設備的哪個端子排、對線時需要用什么線號，還要具體查閱其他圖紙，很不方便。

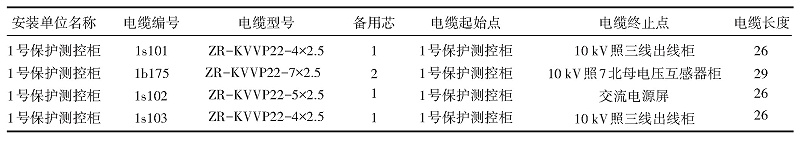

表1 35 kV照鏡變電站施工原用控制電纜清冊樣本

我們按照上述方法對表1進行改進，補充優化相關內容，表2所示是35 kV照鏡變電站施工改進后控制電纜清冊樣本。改進后的電纜清冊中包含了電纜的數量、起點、終點、走向、用途、需要接到設備哪個端子排、對線時需要用什么線號，以及長度等多種信息。相關信息集中在一個表（清冊）中，所有信息一目了然。在敷設電纜、對線、接線、調試等施工階段都可用到。施工人員在現場不再需要翻閱大量圖紙，節省了施工人員的精力，縮短了施工工期。而且表格結構簡單，用途多樣，相關人員只需查看這一個表就可查閱到所有信息，既方便施工管理，也方便后期的測試維護。

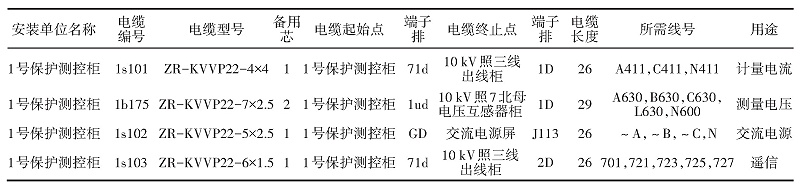

表2 35 kV照鏡變電站施工改進后控制電纜清冊樣本
